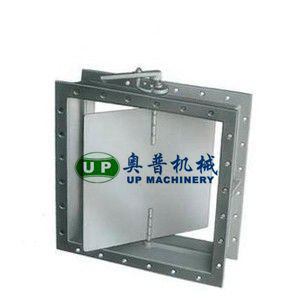

FD341W-0.5C手動透風蝶閥

自動露風電動蝶閥，不復存在合適于建筑材料、磨砂玻璃、礦井、電力能源、工業、造紙技術等相關行業的露風、環保型工程建設等熱力管道系統化中。

布局特色

手動透風蝶閥，接納優良碳素鋼焊接。具備布局公道、耐磨損、流阻喪失小、操縱矯捷、唆使方位明白、保護便利、利用壽命長等長處。可程度裝配或垂直裝配。配用蝸輪傳動裝配，開關輕松自若，肆意調理閥門開度，是調理流量的抱負裝備。

機能參數

公稱壓力	介質流速	泄露率	合用溫度	合用介質
0.05MPa	≤25m/s	≤1%	≤300℃	氛圍、煙氣、粉塵氣體等

型號申明

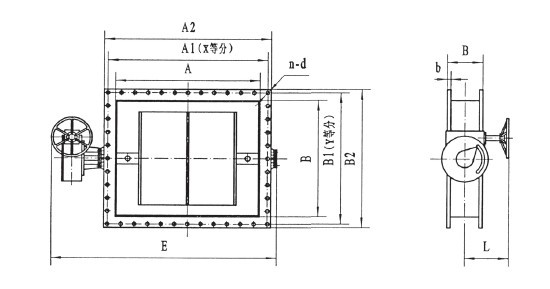

FD341W-0.5C形狀圖

FD341W-0.5C形狀毗連尺寸

A×B	A1×B1	A2×B2	B	b	n-d	X	Y	E	L
200×200	245×245	280×280	180	8	8-Φ12	2	2	745	180
250×250	305×305	350×350	180	8	12-Φ12	3	3	795	180
320×250	375×305	420×350	180	8	12-Φ12	3	3	885	180
320×320	375×375	420×420	180	8	12-Φ12	3	3	885	180
400×320	455×375	500×420	180	8	14-Φ14	4	3	1015	180
400×400	455×455	500×500	200	10	16-Φ14	4	4	1015	180
500×320	555×375	600×420	200	10	16-Φ14	5	3	1115	180
500×400	555×455	600×500	200	10	18-Φ14	5	4	1115	180
500×500	555×555	600×600	200	10	20-Φ14	5	5	1115	180
630×320	685×375	730×420	200	10	18-Φ14	6	3	1115	180
630×400	685×455	730×500	200	10	20-Φ14	6	4	1115	180
630×500	685×555	730×600	200	10	22-Φ14	6	5	1115	180
630×630	685×685	730×730	220	10	24-Φ14	6	6	1115	250
aOO×400	855×455	900×500	220	10	22-Φ14	7	5	1535	250
800×500	855×555	900×600	220	10	24-Φ14	7	5	1535	250
800×630	B55×685	900×730	220	10	26-Φ14	7	6	1535	250
800×800	855×855	900×900	220	10	28-Φ14	7	7	1535	250
1000×400	1070×470	1130×530	220	12	22-Φ18	8	3	1675	250
1000×500	1070×570	1130×630	220	12	24-Φ18	8	4	1675	250
1000×630	1070×700	1130×760	220	12	26-Φ18	8	5	1675	250
1000×800	1070×870	1130×930	260	12	28-Φ18	8	6	1675	300
1000×l000	1070×1070	1130×1130	260	12	32-Φ18	8	8	1675	300
1250×400	1320×470	1380×530	260	12	26-Φ18	10	3	1975	300
1250×500	1320×570	1380×630	260	12	28-Φ18	10	4	1975	300
1250×630	1320×70	1380×760	260	12	30-Φ18	10	5	1975	300
1250×800	1320×870	1380×930	260	12	32-Φ18	10	6	1975	300
1250×1000	1320×1070	1380×1130	300	12	36-Φ22	10	8	1975	300
1600×630	1670×70	1730×760	300	12	36-Φ22	13	5	2295	300
1600×800	1670×870	1730×930	300	12	38-Φ22	13	6	2295	350
1600×1250	1670×1320	1730×1380	340	12	46-Φ22	13	10	2295	350
2000×800	2070×870	2130×930	340	16	42-Φ22	15	6	3005	350
2000×1000	2070×1070	2130×1130	340	16	46-Φ22	15	8	3005	350
